一、產品概述:

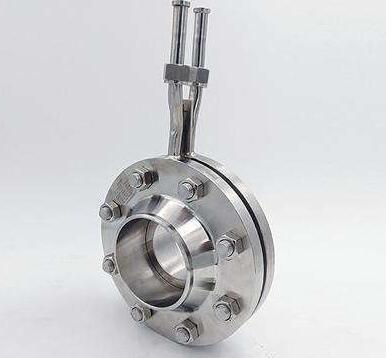

LGK系列孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,可測量氣體、蒸汽、液體及引的流量,廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成廣泛應用于氣體。蒸汽和液體的流量測量。具有結構簡單,維修方便,性能穩定。
二、工作原理:
LGK系列孔板流量計是當充滿管道的流體,當它們流經管道內的流量孔板時,流速將在流量孔板的節流處形成局部收縮,從而使流速加快,靜壓力降低,于是在標準孔板前后便產生了壓力降或叫壓差,介質流動的流量愈大,在流量孔板前后產生的壓差也就愈大,所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程式(能量守恒定律)的原理為基礎的。在已知有關參數的條件下,根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下:
c-流出系數 無量綱
d-工作條件下節流件的節流孔或喉部直徑
D-工作條件下上游管道內徑
qm-質量流量 Kg/s
qv-體積流量 m3/s
-直徑比d/D 無量綱
流體的密度Kg/m3
可膨脹性系數 無量綱
三、應用場合:
LGK系列孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,可測量氣體、蒸汽、液體及天然氣的流量,廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
四、主要特點:
1、節流裝置結構易于復制,簡單、牢固,性能穩定可靠,使用期限長,價格低廉。
2、孔板計算采用國際標準與加工。
3、應用范圍廣,全部單相流皆可測量,部分混相流亦可應用。
4、標準型節流裝置無須實流校準,即可投用。
5、一體型孔板安裝更簡單,無須引壓管,可直接接差壓變送器和壓力變送器。
五、技術參數:
口徑:DN25~DN1000(mm);
精度:±1%FS;
量程比:標準1:13,擴展1:30;
工作壓力:≤42.0MPa;
介質溫度:-40C~450C;
介質粘度:≤30CP(相當于重油);
β值:0.2~0.8;
連接方式:法蘭或夾裝式;
法蘭標準:
DN≤600mm, PN2.0~PN26,HG20616;PN32,HG20618;
DN>600mm,PN2.0~PN15,HG20623;
也可按用戶提供的法蘭標準制造;
材質:主體、孔板、取壓管、三閥組:不銹鋼;直管段及連接法蘭:碳鋼或不銹鋼;
安裝方式:水平或垂直;
智能差壓變送器:輸出:4~20mA.DC 或數字信號;電源:24V.DC;
防爆等級:dⅡCT5.6、iaⅡCT4-6;防護等級:IP67;
表頭:盲表和數顯表兩種。
六、結構特點分類說明:
1、環室取壓標準孔板:
屬標準孔板。由于實現了環室取壓,提高了測量精度,縮短了安裝時所需zui小直線管段長度,可在各部門普遍應用。
2、角接單***鉆孔取壓標準孔板:
屬標準孔板。當管徑在400毫米以上時,多采用此種形式。取壓方式為法蘭單***鉆孔取壓、圓形均壓環取壓或方形均壓環取壓??装逍问娇蔀閹П谆蚍菢藴实膱A缺孔板等。
3、法蘭取壓標準孔板:
屬標準孔板。它不論管道直徑大小,其上、下游取壓孔中心均位于距孔板兩側端面各式各1時(25.5mm)處,煉油系統普遍采用此種形式。
4、徑距取壓標準孔板:
屬標準孔板。取壓方式為管道取壓。上游取壓孔中心位于孔板前面一倍管道內徑處。下游取壓孔中心位于距離孔板后端面為管內徑之半的地方。
5、孔板:
屬非標準孔板。用于測量10毫米至50毫米管徑內流體的測量。
6、雙重孔板:
是由相互按一定距離安裝在直管道中的兩塊標準孔板組成。依流束方向而言,前面的孔反稱為輔孔板,后面的孔板稱為主孔板。輔孔板的截面比m1大于主孔板的截面比m。兩塊孔板構成了類似帶液壁的噴咀。它用于低雷諾數流體或高粘度的流量測量。
7、圓缺孔板:
屬非標準孔板,適用于臟污的、或有氣泡析了的、或含有固體微粒的流體流量的測量,其測量精度較低。
8、錐形入口孔板:
屬非標準孔板。圓形錐與中心線夾角呈45°,這種錐形入口孔板能適用于雷諾數很低的場合,但管道尺寸不得小于25毫米。
